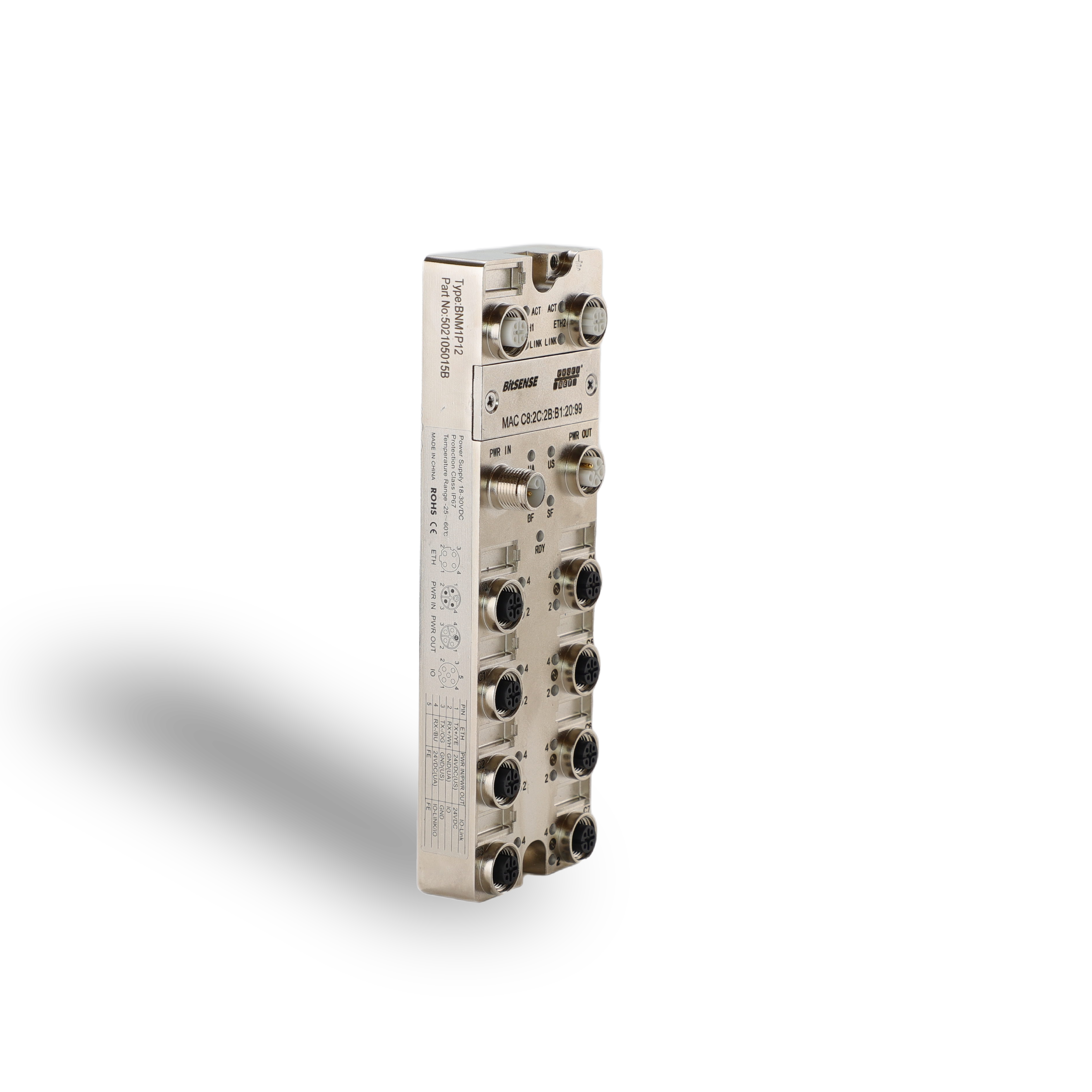

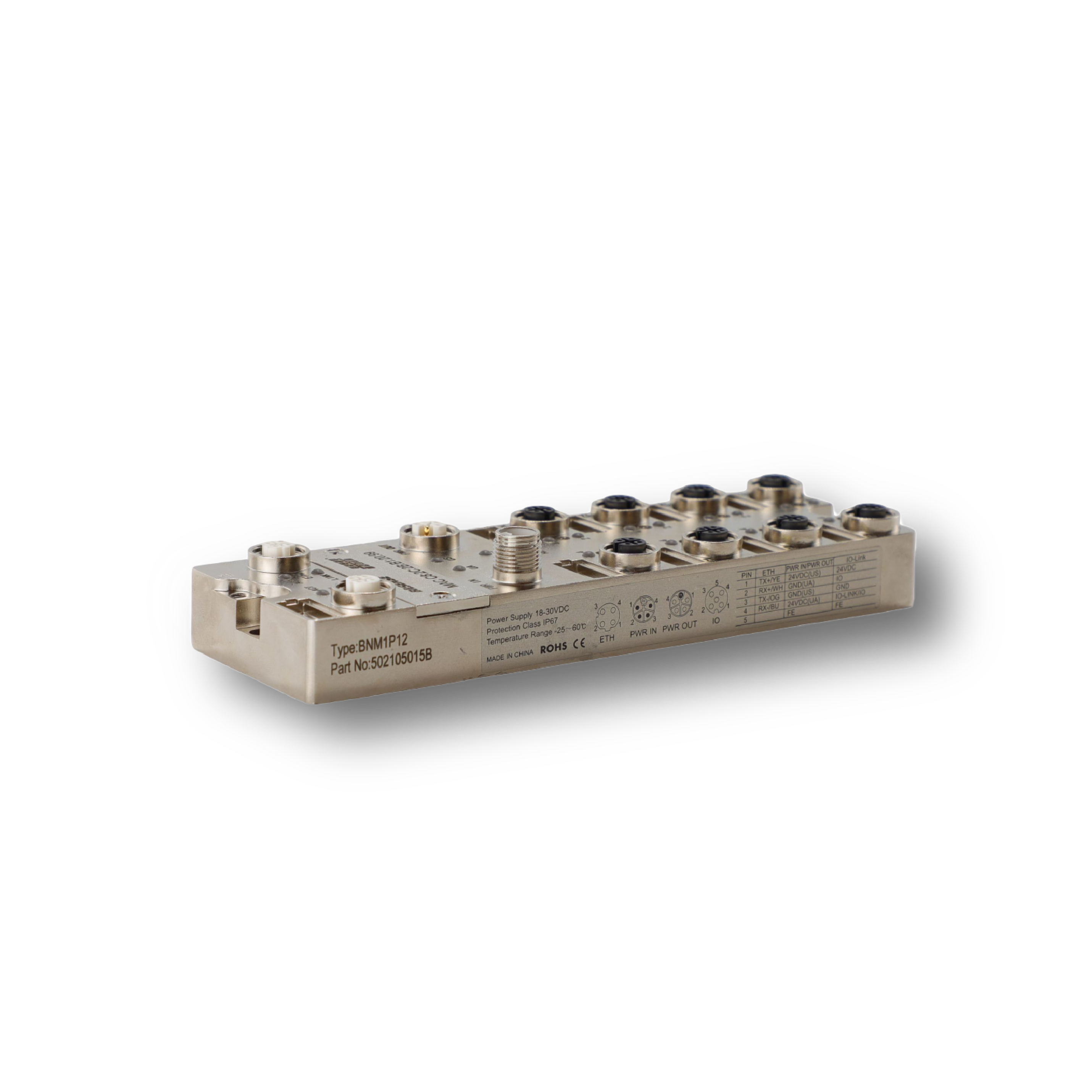

BNM1P12

IO-Link主站模块

· 全金属外壳，适合苛刻工业环境

· L-Code电源接口，满足2A电流输出

· 支持菊花链串联

· 支持故障诊断

技术参数

尺寸图

接线图

其他附件

资料下载

技术参数

下载

外壳材质	全金属
总线协议	ProfiNet
IOlink类型	Class A
额定电压	18~30V DC
总电流	Us ≤ 12 A，UA ≤ 12 A
工作温度	-25~60℃
环境温度	-30~70℃
功能指示灯	SF/BF/RDY
端口状态指示灯	正常（绿色LED），错误（红色LED）
总线通讯接口	M12，D-Code，母头
电源接口	M12，L-Code，公头，母头
IO端口	M12，A-Code，母头
防护等级	IP67
安装固定	3个安装孔
机械尺寸	1806032mm
最大负载电流	2A
最大输出电流	2A
IOLink负载电流	≤ 2A
IOLink端口数量	8 Class A
IOLink版本	1.1
工作模式	SIO, COM1, COM2, COM3
故障诊断	支持
外壳材质	全金属

产品图片	产品编号	产品名称	技术描述
	BKA4H00	可接线插头	M12插头，直头，4针，A Code，可接线
	BKD4H00	可接线插头	M12插头，直头，4针，D-Code，可接线
	BKL5B00	可接线插座	M12插座，直头，5芯，L Code，可接线
	BKL5H00	可接线插头	M12插头，直头，5针，L Code，可接线

技术参数和使用说明文件
